本工程地下水豐富，管道施工前應進行基坑止水、導水和排水施工，以降低地下水對工程施工的影響。

1、基坑止水施工

本工程基坑支護采用拉森鋼板樁，拉森鋼板樁除支護作用外，其防水作用是本施工方案采用拉森鋼板樁的重要原因。

根據公司以往的施工經驗，施工合格的拉森鋼板樁完全能達到防水的效果。

2、基坑導水、排水施工

地下水位高于開挖溝槽槽底高程的地區，施工時應采取降低地下水位的措施，防止開挖后溝槽失穩。降低地下水位的方法，應根據該地區土層的滲透能力、降水深度、施工設備條件等選定。地下水位應降至槽底最低點以下0.3-0.5m，溝槽內不得積水，嚴禁在水中施工。

在建筑物附近降低地下水位時，應采取預防措施，防止施工對建筑物產生影響。管道敷設完成后，進行回填土作業時，不得停止降低地下水。待管道坑穩定固結后，方可停止降低地下水。

六、安裝與敷設

1、管道的進場堆放及運輸

①、當管道直接放在地上時，要求地面平整，不能有石塊和容易引起管道損壞的尖利物體，要有防止管道滾動的措施。

②、不同管徑的管道堆放時，應把大而重的放下邊，輕的放上邊，管道兩側用木楔或木板擋住。堆放時注意底層管道的承重能力，變形不得大于5%。

③、HDPE大徑塑管最高使用溫度為45℃，夏季高溫季節，應避免日光曝曬，并保持管間的空氣流通，以防溫度升高。

④、管道存放過程中，應嚴格做好防水措施，嚴禁在管道附近有長期明火。

⑤、短距離搬運，不應在堅硬不平地面或石子地面上滾動，以防損傷管道。

⑥、上下疊放運輸，其高度不應超過2米。車、船與管道接觸處，要求平坦，并用柔韌的帶子或繩子將其固定在運輸工具上，防止?jié)L動和碰撞。

2、管道基礎不良地段基礎處理及墊層施工

①、管道施工前應先按設計要求進行軟基處理，如管道地基土為淤泥則要求換土處理，地基土承載力應不低于100KPa。

②、管道基礎軟基處理采用打攪拌樁、拋填塊石和換填碎石砂基礎。拋填塊石基礎處理施工。

3、管道安裝施工工藝

（1）管材選用

①、本工程的截污管道采用明挖施工，管材選用HDPE雙壁波紋管DN400、DN500，環剛度≥8000N/m2。

②、HDPE管安裝前應進行管材外觀質量的檢查，要求如下：管材的顏色應一致、無色澤不均及分解變色現象；管材的內外壁應光滑、平整、無汽泡、無裂口、無明顯痕跡和凹陷；管材端面應平整，并垂直于軸線；管材不得有異向彎曲，直線度公差應小于3‰；管材應完整無損、澆口、溢邊應修平整，內外表面光滑、無明顯裂紋。

經外觀質量檢查不合格者不得使用。

（2）、施工原則

管道在管底標高和管基質量檢查合格后，所用管材、管道配件及其材料經抽樣檢查（按根或件數的10％）合格后，方進行鋪設，并按以下的原則進行實施：

①、管道基礎、開挖、回填、管道與檢查井的接駁等均按《給水排水管道施工及驗收規范》進行施工。

②、管道施工的測量、降水、開槽、溝槽支撐和管道交叉處理等技術要求，按現行國家標準《給水排水管道施工及驗收規范》規定執行。

③、管道接頭，按規范要求DN500內HDPE雙壁波紋管采用彈性密封圈柔性接頭。

④、管道敷設在原狀土地基或經開槽后處理回填密實的地層上，管道基礎采用砂礫墊層基礎。

⑤、溝槽底凈寬度，按管外徑兩側各加0.55m工作面計算寬度。開挖溝槽，嚴格控制基底高程，基底設計標高以上0.2～0.3m的原狀土，在鋪管前人工清理至設計標高。

⑥、管道安裝完畢后按《埋地高密度聚乙烯雙壁波紋管結構排水管道工程技術規程》進行閉水試驗。

⑦、管道安裝驗收合格立即回填，先回填到管頂以上一倍管徑高度，溝槽回填從管底基礎部位開始到管頂0.5m范圍內人工回填。

⑧、從管底到管頂0.5m以下范圍內的溝槽回填材料采用石屑。

⑨、溝槽回填從管道、檢查井等構筑物兩側同時對稱回填，確保管道及構筑物不產生移位，必要時可以對管道采取限位措施。

⑩、回填土的壓實度應滿足《埋地高密度聚乙烯雙壁波紋管結構排水管道工程技術規程》中的規定。

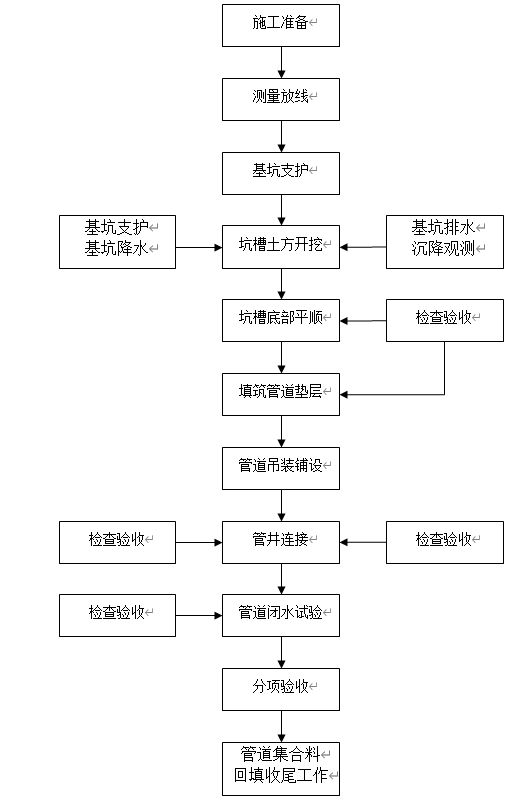

（3）施工工藝流程圖

（4）溝槽檢查驗收

溝槽開挖完成后，進行檢查驗收。檢查項目包括開挖斷面、槽底標高、軸線位置、溝槽邊坡等。

（5）、管道鋪設基本要求

①、下管前，先清除管坑內雜物，加固基坑的支撐，排除基坑內的積水，然后在平基上彈放管道中線，復核平基面標高。

②、管材應附有出廠合格證，安裝前檢查管的外觀質量，不使用有裂縫、蜂窩現象的管材。

③、根據管徑大小和現場情況，采用人力下管和吊車下管相結合。下管時應將管道排好，然后對線校正，嚴格控制中線和標高，自下游向上游進行下管，并用中心線法或邊線法控制管道的中線和高程。

④、管道穩定后，應再復核一次流水位的高程，使管道的縱坡符合設計要求后方可進行下一工序的施工。

（6）、HDPE排水管鋪設

①、管道裝卸

1）、HDPE管主要采用機械裝卸，裝卸時應采用柔韌性好的皮帶、吊帶或吊繩進行安裝，不得采用鋼絲繩和鏈條來裝卸或運輸管道。

2）、管道裝卸時采用兩個支撐吊點，其兩支撐吊點位置宜放在管長的四分點一處，以保持管道穩定。

3）、在管道裝卸過程中應防止管道撞擊或摔跌，尤其應注意對管端保護，如有擦傷應及時與供應方聯系，以便妥善處理。

②、管道運輸：短距離搬運，不應在堅硬不平地面或石子地面上滾動，以防損傷管道。

③、管道進場檢驗

1）、管道運到現場，可采用目測法，對管道是否有損傷進行檢驗，并做好記錄與驗收手續，同時按要求見證取樣送檢。

2）、如發現管道有損傷，應將該管道與其它管道分開，立即通知管道供應方進行檢查，分析原因并作出鑒定以便及時妥善處理。

④、管道存放

1）、當管道直接放在地上時，要求地面平整，不能有石塊和容易引起管道損壞的尖利物體，要有防止管道滾動的措施。

2)、、管道堆放時，管道兩側用木楔或木板擋住。堆放時注意底層管道的承重能力，變形不得大于5%。

3）、HDPE管最高使用溫度為45℃，夏季高溫季節，應避免日光曝曬，并保持管間的空氣流通，以防溫度升高。

4）、管道存放過程中，應嚴格做好防火措施，嚴禁在管道附近有長期明火。

⑤、管道安裝

1）、管節安裝從低處開始，使接頭面向上游，每節涵管應與墊層或基座緊貼。

2）、敷設完畢必須清理管內雜物。

3）、管道安裝經監理檢驗合格后，中間的檢查井穿插同步施工?；靥钍紤趦蓚裙芮煌瑫r對稱進行，用水沖并配合打夯機夯實，滿足壓實度要求。

⑥、下管

考慮到管徑較大情況，確定使用機械將管道放入溝槽。下管時采用軟帶吊具，平穩下溝，不得在溝壁與溝底激烈碰撞，以防管道損壞。同一批次的產品下管時按廠家提供的管段編號順序下管。
